【Azure】Azure Mobile Apps チュートリアルのシステム構成

はじめに
システム構成と費用
通信とセキュリティ
- App Service
- SQL Server
おわりに
参考

はじめに

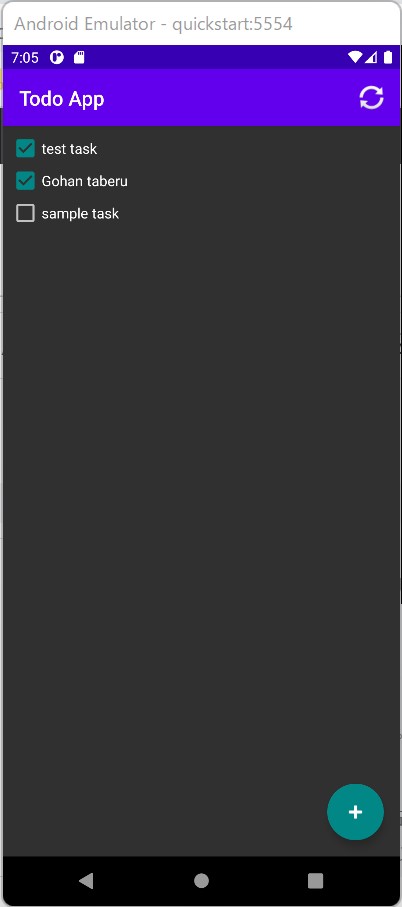

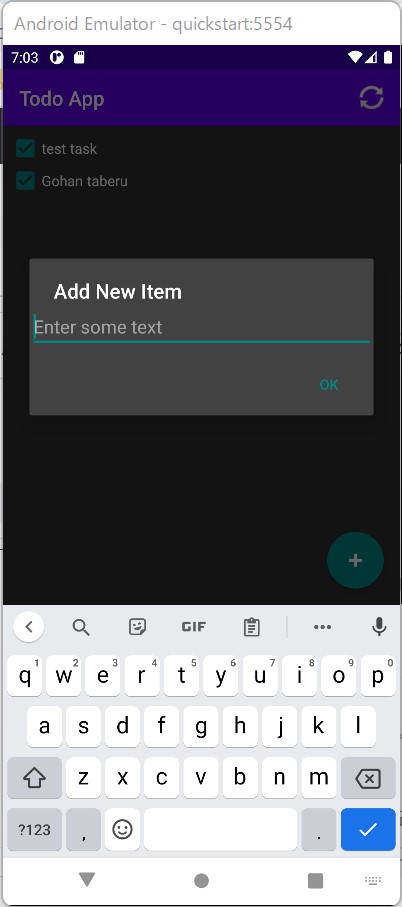

前回、Azureが提供しているモバイルアプリ開発のプラットフォーム「Azure Mobile Apps」のチュートリアルを使って、ToDoアプリを作ってみました。

チュートリアルでは、（ほぼ）公式ドキュメントに沿ってポチポチしていくだけでアプリが完成してしまいましたので、今回は自分が作ったものがどんなシステムなのか？について調べていきたいと思います！

▼前回の記事はこちら

bftnagoya.hateblo.jp

システム構成と費用

まずはAzure上にどんなリソースが作られたのか？それはどれくらいお金がかかるのか？について調べてみました。

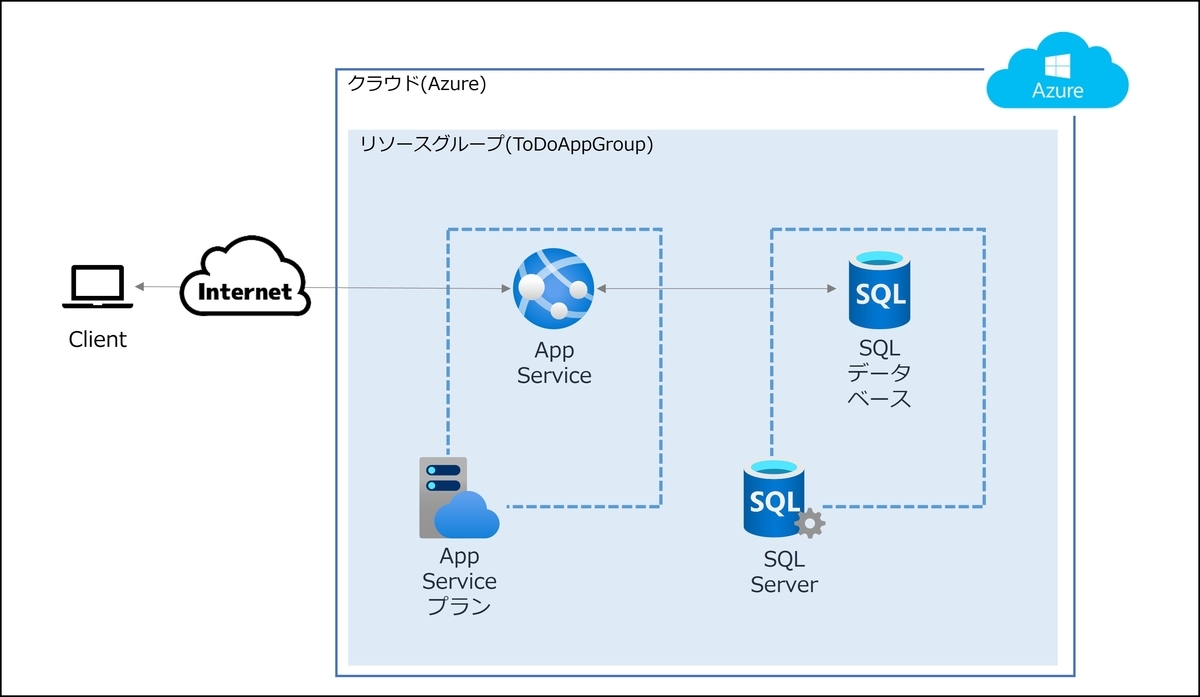

システム構成はこんな感じでした！

ひとつずつ見ていきましょう。

リソースグループ
App ServiceやSQLデータベースといった「リソース」たちをまとめて管理するためのグループです。リソースグループにはお金はかかりません。
App Service プラン
App Service（アプリケーションの本体）を入れておく箱のようなものです。一つのVMと考えた方が分かりやすいかもしれません。 App Serviceプランは従量課金制で、コア数やRAM容量といったスペックで値段が変わります。稼働している時間に応じて金額が決まるので、不要な時は停止させておくのがよさそうです。
今回はF1:Free プランで作成されていたため、お金はかかりません。
App Service
アプリケーションの本体です。先ほど登場したApp Serviceプランに対して課金が行われるため、App Serviceにはお金はかかりません。
SQL Server
クラウド版のSQL Server（Microsoft社が提供しているRDBMS製品）（がインストールされたVMのようなもの）です。次に出てくるSQLデータベースに対して課金が行われるため、SQL Serverにはお金はかかりません。
SQL データベース
データベース本体です。「vCoreベース」と「DTUベース」という２つの購入モデルがあります。今回作成されたのは購入モデルがDTUベース・サービスレベルがBasicのデータベースが作成されていたので、￥1.04/時間（1ヵ月稼働させると￥730くらい）課金されます。
こちらはリソースを停止させていても課金が発生してしまうリソースなので、不要になったらすぐに削除するのがよさそうです。

ちょっと脱線・・・
SQLデータベースの、サービスレベルBasicで使用できる「5DTU」はどのくらいの性能か気になったので少し実験してみたところ、こんな感じでした。

操作	件数	かかった時間
INSERT	10万件	タイムアウト
INSERT	1万件	65秒
DELETE	10万件	48秒
DELETE	1万件	4秒
SELECT	10万件	16秒
SELECT	1万件	1秒

10万件のINSERTではタイムアウトしてしまいましたが、個人や少人数で使う分には全然問題なさそうですね。

また、今回作成されたインスタンスではストレージ容量が最大1GBに設定されていますが、レコード数10万件で使用容量が23MB(使用率2.3%くらい)、20万件で34MB(使用率3.3%くらい)と、かなり余裕がありました。こちらも遊んでみる分には十分と言えそうです。

またまた脱線・・・
上記でSQLデータベースの性能（クエリ実行速度）について調べたら、アプリの実行速度も気になってきましたので、DBに入れる件数を変えて、アプリ起動から何秒でToDoリストが表示されるのかも調べてみました。
その結果、1,000件では7秒、1万件では27秒かかりました。
（では10万件なら5分前後か……？）と思って10万件で実行したところ、30分経っても表示されず、ギブアップ。App Serviceの限界なのか、端末側のアプリの限界なのか、はたまた別の原因か……。またの機会に調査したいと思います…！

通信とセキュリティ

続いては、システム内でどのような通信が行われているのかについて調査してみました。

App Service

App Serviceのインスタンスを作成すると自動的に、受信用の静的グローバルIPアドレスが１個、送信用の静的グルーバルIPアドレスが複数個割り振られます。（参考４）

インバウンドルールはデフォルトだとアクセス制限なし（All Allow）になっているので、必要に応じて設定する必要があります。
App Serviceで直接設定することもできますし、Azure Front Door（Azureが提供しているLBとCDNとWAFを統合したみたいなサービス）（参考５）と連携させてそこで設定することもできます。

アウトバウンドルールもデフォルトでは制限がありません。
設定をしたい場合は、App Service自体にはその仕組みがないので、NATゲートウェイやネットワークセキュリティグループ等のサービスを連携させる必要があります。
「SQL Databaseとのやりとりをプライベートな接続にしたい」といったときには、Vnet統合を利用するのも一手です（参考６）。

※今回のチュートリアルで作成した「F1:Free」のApp Serviceプランでは、アウトバウンドルールを設定することができないため、設定する場合はApp Serviceプランをアップグレードする必要があります。
